單相電機在生產中的應用主要包括微型水泵、磨漿機、脫粒機、粉碎機、木工機械、醫療設備等。生活中的應用主要包括電風扇、吹風機、排氣扇、洗衣機和冰箱等。

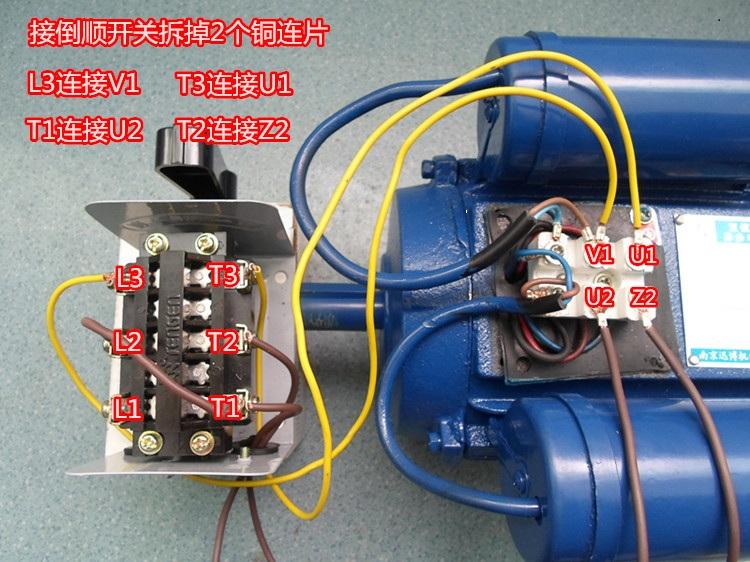

在實際應用中，單相電機需要正轉和反轉的情況仍然很多。例如，每個家庭使用的洗衣機就是一個非常典型的應用。電機的旋轉由開關切換，即電容器和繞組之間的連接由開關調節。

在上一篇文章中，我們談到要改變電機的方向，我們只需要調整電容器和繞組之間的連接。但繞組與電容的匹配關系直接決定了電機的性能特點。為了保證電機在不同轉向條件下的性能滿足要求，該類型電機的設計原則如下：

(1)主繞組和輔助繞組對稱。為了保證電機正反轉時對負載、轉速等性能的要求，主副繞組按同樣的原理設計。

(2)在主副繞組相同的前提下，選擇合適的電容，盡量使電機磁場圓化。要使單相電機自動旋轉，需要串聯一個合適的電容，使主繞組的電流和輔助繞組的電流相差大約90度，這就是所謂的分相原理。這樣，兩個時間相差90度的電流流入兩個空間相差90度的繞組，會在空間產生一個圓形的旋轉磁場。

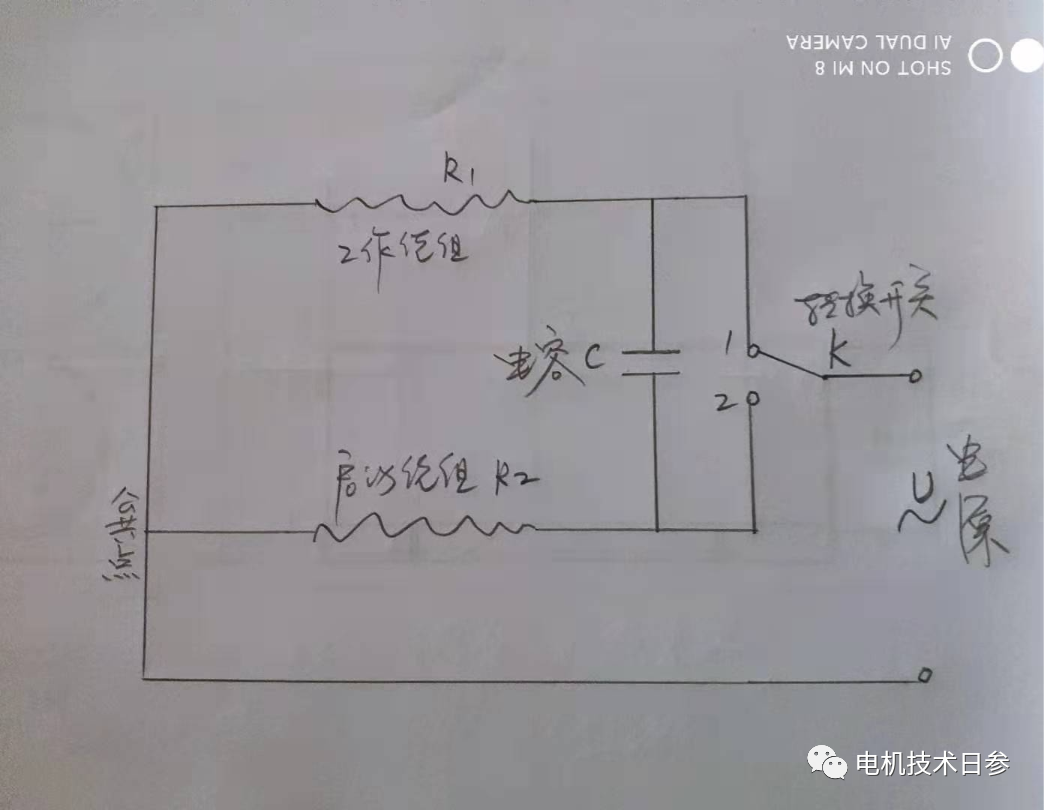

根據上述理論，下面的正反轉單相電機繞組，是在主繞組與副繞組兩個功能角色轉換條件下進行，兩個繞組的一致性，既保證了不同轉向下電機的性能符合性，同時也使電容的選擇更簡單和科學。是單相電容起動雙向旋轉電機繞組工作原理示意圖。當開關連接到點1時，R1是工作繞組，R2是起動繞組。當開關連接到點2時，R2是工作繞組，R1是起動繞組。

相比較而言，由于單相異步電動機只需要單相供電，所以在生產、生活等小型設備中得到廣泛應用，但由于其經濟性能較差，所以只做成小功率電動機。
